04 - Azure Kubernetes Services¶

Cél¶

A labor célja megismerni:

az AKS szolgáltatást és a legfontosabb kapcsolódó szolgáltatásokat (ACR)
az AKS alkalmazások telepítésének különböző módszereit
az AKS legalapvetőbb megfigyelési funkcióit

Előkövetelmények¶

A laborleírás cross-platform eszközöket használ. A labor linuxon (kubuntu) lett kidolgozva.

Korábbi laborok infrastruktúrájából: docker, docker compose
- Windows-on is linux konténer módban
Azure hallgatói előfizetés
Azure kubelogin és kubectl
- felülírhatja a korábban telepített kubectl binárist
Azure CLI v2.61 vagy újabb
Helm CLI - legyen elérhető PATH-on

Előkészület¶

A feladatok megoldása során ne felejtsd el követni a feladat beadás folyamatát GitHub.

PR név

Beadásnál a pull request neve legyen: hf4

Git repository létrehozása és letöltése¶

Moodle-ben keresd meg a laborhoz tartozó meghívó URL-jét és annak segítségével hozd létre a saját repository-dat.
Várd meg, míg elkészül a repository, majd checkout-old ki.
Hozz létre egy új ágat megoldas néven, és ezen az ágon dolgozz.
A neptun.txt fájlba írd bele a Neptun kódodat. A fájlban semmi más ne szerepeljen, csak egyetlen sorban a Neptun kód 6 karaktere.

NEPTUN

A feladatokban a neptun kifejezés helyett a saját neptunkódunkat helyettesítsük be minden esetben

0. Feladat¶

Azure portál ajánlott beállítások¶

Lépjünk be az Azure portálra
Jobb felül nyissuk meg a beállításokat (fogaskerék ikon).
Állítsuk a nyelvi beállításokat (felülről a harmadik menüpont). A nyelv legyen angol, a régiós formátum legyen magyar. Az Apply gombbal alkalmazzuk a beállításokat.
Visszatérve a portál beállításokhoz, nyissuk meg a tenantjaink listáját (felülről az első menüpont, Dictionaries + subscriptions). Ellenőrizzük a táblázatban, hogy a BME tenant-e az aktív (Current) tenantunk. Ha nem, a Switch gombbal váltsunk át rá.

Azure előfizetés ellenőrzése¶

Nyissuk meg az előfizetések listáját: a keresőben vagy a bal oldali menüben keressük ki a Subscriptions oldalt és nyissuk meg.
Több előfizetést is láthatunk egy táblázatban, a hallgató előfizetésünk Azure for Students néven jön létre és a szerepkörünk (My role) Account admin vagy Owner. Nyissuk meg a hallgatói előfizetésünket.
Az áttekintő oldalról (Overview) az előfizetés azonosítóját (Subscription ID) érdemes elmenteni, mert gyakran lesz rá szükség.
Ugyanezen az oldalon van egy link a hallgatói kreditjeinket kezelő oldalra. Ezen a külső oldalon ellenőrizzük, hogy megvan-e a 100$-nyi kreditünk (Check your balance).

Azure költségek

Ha költséges erőforrásokat hoztunk létre, akkor különösen fontos rendszeresen ellenőrizni ezen az oldalon a maradék keretünket.

Azure CLI ellenőrzése¶

Ellenőrizzük a verziószám(ok) kiírásával, hogy az Azure CLI elérhető-e.
```
az version
```
Parancssorból csatlakozzunk az Azure előfizetésünkhöz. Csatlakozáskor listázódnak az előfizetések, válasszuk a hallgatói előfizetést.
```
az login
```
Aktuális előfizetés az Azure CLI-ben

Az Azure CLI parancsok általában nem kérik be az előfizetés azonosítóját, hanem egy globális beállításból veszik, amit belépéskor (az login) is beállít. Fontos, hogy mindig a megfelelő előfizetés legyen beállítva. Az az account set -s <előfizetés azonosító> paranccsal tudunk előfizetést váltani.

Közös Azure régió

Fontos, hogy minden Azure erőforrás lehetőleg azonos régióban legyen. Ez a közös régió North Europe legyen. Ha bármilyen okból ezt nem tudod tartani, akkor is az erőforrásaid ugyanabban az európai régióban legyenek (pl. Germany West Central).

Erőforráscsoport létrehozása¶

Hozz létre új erőforráscsoportot ezen útmutatót követve a hallgató előfizetés alá viaumb11 néven a közös Azure régióban (lásd fentebb).

Alapértelmezett Azure erőforráscsoport

A továbbiakban ezt az erőforráscsoportot add meg minden Azure erőforrás létrehozásakor.

1. Feladat¶

AKS bevezető - mintaalkalmazás helyi kipróbálása¶

A labor során a hivatalos AKS bevezető gyakorlatot követjük némi módosítással. Az első rész egy példaalkalmazást mutat be.

Kövesd az útmutatót, mely a korábbi gyakorlatokon megismert docker és docker compose parancsokat használ.

Azure Container Registry létrehozása¶

A hivatalos útmutató második része egy Azure Container Registry konténer tároló Azure CLI-ből történő létrehozásáról és feltöltéséről szól. Kezdő Azure használóknak inkább az Azure portál ajánlott, mert ott szemléletesebben látszódik minden beállítás. Emiatt inkább az Azure portálos útmutatót kövesd, az alábbi beállításokkal:

Name: acr előtag + neptun kód (pl.npt123 neptun kód esetén acrnpt123)
Resource group: az alapértelmezett Azure erőforráscsoport (lásd fentebb)
Location: közös Azure régió (lásd fentebb)
Pricing plan / SKU: Basic

Azure CLI-vel (az acr login) regisztráljuk is az ACR-t a docker környezetünkbe tárolóként.

Konténerek feltöltése ACR-be¶

A hivatalos útmutató második része az ACR build szolgáltatását használja, amivel könnyen lehetne a fejlesztői gép erőforrásait kímélve a lemezképeket megépíteni. Az építéshez szükséges kontextust (forráskód, YAML) tölti csak fel, a kiinduló lemezkép és az építési folyamat is az ACR-en belül történik. Sajnos ez a szolgáltatás jelenleg csak fizetős Azure előfizetésekben érhető el, hallgatóiban nem. Szerencsére az első feladatrész során a lemezképek elkészültek, így azokat feltölthetjük.

Lemezkép architektúrák

A lemezkép CPU architektúrájának kompatibilisnak kell lennie a docker környezet CPU architektúrájával (AKS esetén ez alapesetben: linux/amd64). Linuxos és Windows-os fejlesztői környezetben is általában linuxos docker környezetet használunk, így általában nem lesz ebből gondunk (docker image incpect <lemezkép név vagy id> paranccsal ellenőrizhetjük: az Architecture tulajdonságot figyeljük). Viszont például ARM64 CPU-s Mac esetében gond lehet, a fejlesztői gépen készített lemezkép AKS-en nem fog jól működni. Ilyenkor a legegyszerűbb linuxos lemezképet készíttetni az AKS számára, amit például a DOCKER_DEFAULT_PLATFORM környezeti változó beállításával tehetünk meg. Az így készült lemezkép csak egy platformot támogat. Többplatformos lemezképet is készíthetünk a buildx docker CLI plugin-nal, így ugyanaz a lemezkép több architektúrán is használható.

Tag-eljük meg az alábbi három aks-store-demo lemezképet. Az $ACRNAME helyére helyettesítsük be az ACR-ünk nevét (acr+neptun kód).

docker tag aks-store-demo-product-service $ACRNAME.azurecr.io/azure-samples/aks-store-demo/product-service
docker tag aks-store-demo-store-front $ACRNAME.azurecr.io/azure-samples/aks-store-demo/store-front
docker tag aks-store-demo-order-service $ACRNAME.azurecr.io/azure-samples/aks-store-demo/order-service

Töltsük fel a képeket.

docker push $ACRNAME.azurecr.io/azure-samples/aks-store-demo/store-front
docker push $ACRNAME.azurecr.io/azure-samples/aks-store-demo/order-service
docker push $ACRNAME.azurecr.io/azure-samples/aks-store-demo/product-service

ACR által használt tárhely

Az ACR Azure portálos oldalán belül a Metrics menüpontban a Storage used nevű metrikát kiválasztva ellenőrizhetjük az ACR által használt tárhelyet, illetve annak időbeli változását. Másik lehetőség az Overview menüponton belül a Monitoring alfül.

AKS létrehozása, méretezése¶

Azure-ban minden erőforrás létrehozás, kezelés, stb. REST API-k segítségével történik, ezeket az API-kat ún. resource provider-ek ajánlják ki. Egy adott szolgáltatásnak általában saját resource providere van, de nem mindegyik van alapból bekapcsolva egy adott előfizetésen. Előfizetés tulajdonosként ezzel általában nem kell foglalkoznunk, egy szolgáltatás létrehozásakor a kapcsolódó resource provider automatikusan bekapcsolódik. Néhány esetben mégis szükség lehet arra, hogy kézzel kapcsoljunk be (regisztráljunk) provider-eket. Ilyen eset lehet, ha AKS létrehozás előtt a portál vCPU kvótákat ellenőriz - mint mindenhez, ehhez is API-t kell hívni. Ezért az AKS létrehozása előtt ezen útmutató alapján ellenőrizzük, hogy a Microsoft.Compute provider regisztrálva van-e. Ha nincs, regisztráljuk.

A hivatalos útmutató harmadik része az AKS-t Azure CLI-vel hozza létre. Helyette kövesd az Azure portálos utat a következő általános beállításokkal:

Name: aks előtag + neptun kód (pl.npt123 neptun kód esetén aksnpt123)
Resource group: az alapértelmezett Azure erőforráscsoport (lásd fentebb)
Cluster preset configuration: Dev/Test
Region: közös Azure régió (lásd fentebb)
Authentication and Authorization: Microsoft Entra ID authentication with Azure RBAC

A Node Pool fülön kell méreteznünk a klasztert. Ez hallgatói előfizetés esetén nem egyszerű, mert csak bizonyos virtuális gép típusok érhetőek el, azok is csak kis számban. Ráadásul a kínálat időben és régiók mentén folyamatosan változik. Az aktuális kínálat az Azure portálon követhető.

Kvóta növelése - elméletben

Számos kvóta elvileg a portálon keresztül is növelhető, de ez hallgatói előfizetés esetében általában nem működik.

User node pool

Semmiképp ne adjunk a klaszterhez user node poolt, mert akkor a skálázásra végképp nem marad kvótánk. Csak a system node poolba vegyünk olcsóbb, max. 2 magos virtuális gépeket.

A system node pool méretezésekor érdemes a Choose a size opció által feldobott felületen a pontosan 2 magos (lehet rá szűrni), D betűvel kezdődő kódú kiméretek közül próbálkozni (D2s_v3, D2as_v4, DS2_v2). A felület mutatja a havi költséget is (Cost/month), a 60-90 EUR/VM költség már jónak számít.

System node pool szabályok

A kiválasztott kiméretnek még az AKS system node pool-ra vonatkozó minimum feltételeknek is meg kell felelni. B sorozatú kiméretek például nem használhatók.

A VM kiméret választás után a Node Pool fülre visszatérve az Azure ellenőrzi a legtöbb szabályt. Ha nem látunk hibaüzenetet, akkor jó esélyeink vannak.

Nincs meg ehhez a jóárasított VM kimérethez a szükséges kvótánk

Free AKS korlátozás

A legnagyobb terhelésnek kitett Azure régiókban (pl. West Europe) előfordulhat, hogy korlátozzák az ingyenes (csak a neve ingyenes!) csomagú AKS-ek létrehozását.

Az Integrations fülön válasszuk ki az ACR-ünket.

A többi fülön hagyjuk meg az alapértelmezett értékeket.

Indítsuk el a létrehozási folyamatot.
A létrehozás végeztével (10-15 perc is lehet!) fedezzük fel a klaszter logikai szerkezetét az Azure portálon keresztül.
Ellenőrizzük, hogy tudunk-e csatlakozni a kubectl eszközünkkel. Erre a legkényelmesebb mód, ha az AKS-ünk Azure Portal oldalának Overview menüpontját megnyitva, a vízszintes menüben a Connect gombot megnyomva, az előre elkészített parancsokat használjuk. Futtassunk le egy-két lekérdező kubectl parancsot.
Kukkantsuk meg a klasztert alkotó Azure infrastruktúraszolgáltatásokat: a Properties menüpontban az Infrastructure resource group linkre kattintva átugorhatunk az ezen szolgáltatásokat összefogó erőforráscsoportba.

Mintaalkalmazás telepítése¶

A hivatalos útmutató negyedik része alapján telepítsük a mintaalkalmazást. Az ACR login szerver és a K8S service külső IP címe is megszerezhető az Azure portálról. Az útmutató rész végére érve ne töröljük a telepítést.

K8S erőforráskorlátok

A mintaalkalmazás korábbi verziójában némely konténer erőforráslimitje nagyon alacsony volt (pl. 10 MB memória), amit igen könnyű volt átlépni és ilyenkor az ütemező folyamatosan ki-kilőtte a podot (hibaüzenet valami hasonló volt: container init was OOM-killed (memory limit too low?)), a ráépülő szolgáltatás nem tudott rendben működni. Az aktuális verzióban ezt már javították a product-service konténer esetében. Ha hasonló hibajelenséget észleltek, akár a helyi K8S-ben, akár AKS-ben, nyugodtan állítsátok a hibát jelző konténer limitjét a YAML-ben.

BEADANDÓ

Készíts egy képernyőképet (f1.png) és commitold azt be a házi feladat repó gyökerébe, amin látszik:

a futó alkalmazás böngészőben, böngésző címsorban az alkalmazás (IP) címével
parancssorban a kapcsolódó k8s service adatai (kubectl get service store-front)
parancssorban az alkalmazás k8s deployment erőforrásai a lemezképek azonosítóival együtt (kubectl get deployment -o wide).

2. Feladat¶

A k8s házi todoapp-ját is telepítsük ugyanebbe az AKS-be, egy külön kubernetes névtérbe.

2.1 Névtér létrehozása¶

Ez egyszerű:

kubectl create namespace todoapp

2.2 Traefik - telepítés külső helm chart forrásból¶

Itt most kiengedjük a traefik-et a publikus internetre, LoadBalancer objektumot hozunk létre NodePort helyett, de mivel ez az alapbeállítás, így nem kell szinte semmi ilyesmit állítgatni. Csak az IngressRoute-ot kell létrehozatni.

 helm install traefik traefik/traefik --namespace todoapp --set ingressRoute.dashboard.enabled=true

Ezután már lehet port-átirányítani.

kubectl port-forward $(kubectl get pods -n todoapp -l "app.kubernetes.io/name=traefik" -o jsonpath="{.items[0].metadata.name}") 8080:8080 -n todoapp

Ezután a http://localhost:8080/dashboard/ címen érhető el a traefik dashboard (amíg a port-forward parancs fut).

Alapértelmezett port változása

A korábbi helm chart verziókban (v33 előtt) az alapértelmezett port 9000 volt. A lokálisan gyorsítótárazott verzió lekérdezése: helm search repo traefik/traefik (CHART VERSION oszlop). Ha ez még v33 előtti és frissítenénk az új verzióra, akkor helm repo update.

2.3 Adatbázisok - telepítés k8s YAML fájlokkal¶

Próbáljuk ki egy-az-egyben a k8s házi módszerét. Töltsük le valahová az adatbázisok k8s YAML fájljait tartalmazó mappát (vagy navigáljunk a k8s házink könyvtárába). A db mappa szülőkönyvtárban állva:

kubectl apply -f db -n todoapp

Meglepő lehet, de ez szinte teljesen jól működik: nincs megadva storage class, így az AKS alapértelmezett storage class-a érvényesül, ami standard SSD lemezeket hoz létre, és ezek csatolódnak fel. Ezen lemezek élettartama az AKS élettartamához kötött (de nem a K8S objektumok élettartamához!), így az AKS törlésével ezek is törlődnek.

AKS/K8S storage class-ok

Így kérdezhetjük le őket: kubectl get sc. Az alapértelmezett storage class tulajdonságai: kubectl describe sc default. Látható, hogy a létrehozó (provisioner) disk.csi.azure.com, aminek paraméterként a skuname=StandardSSD_LRS beállítást kapja meg, tehát nem meglepő, hogy Azure Disk Standard SSD jön létre.

Diszkek, mint Azure erőforrások

A lemezeket, mint Azure erőforrás is megfigyelhetjük, ha újra rákukkantunk az infrastruktúraszolgáltatásos erőforráscsoportra: két új 2 GiB méretű Standard SSD diszk is létrejött. Mivel a provisioner (az AKS platform) kezeli ezeket a lemezeket, ezért logikus, hogy ide kerülnek.

Pár perc elteltével, ha ránézünk pod listára (megfelelő kubectl paranccsal vagy Azure portal Workloads menüpontban) láthatjuk, hogy gond van az elasticsearch poddal, folyamatosan újraindul.

Kérdezzük le a pod logját: ezt is megtehetjük kubectl paranccsal vagy Azure portálon. Az elasticsearch folyamat nem tud dolgozni a csatolt köteten (volume) jogosultsági gondok miatt. Az elasticsearch folyamat saját elasticsearch linux felhasználó nevében fut, az AKS viszont nem tud erről a felhasználóról, így a kötethez alapértelmezetten nem lesz joga. Oldjuk meg a problémát egy új init konténerrel, vegyünk fel egy újat a meglévők mellé a elasticsearch-statefulset.yaml-be, ami root felhasználó nevében futva a kötet tulajdonosává teszi az elasticsearch felhasználót (uid:1000, gid:1000).

- name: init-permissions
  image: alpine
  command: [ "sh", "-c", "chown -R 1000:1000 /usr/share/elasticsearch/data" ]
  volumeMounts:
  - name: elasticsearch-data
    mountPath: /usr/share/elasticsearch/data

Mehet egy újabb próba a korábbi kubectl apply paranccsal. Egyértelműbb a változtatás alkalmazása, ha ki is töröljük az elasticsearch pod-ot. Ezt is megtehetjük Azure portálról és kubectl paranccsal is. Ezután már nem szabad folyamatos újraindulást tapasztalunk a podok között.

ECK

Elasticsearch telepítésére egy modernebb módszer az Elastic Cloud on Kubernetes disztribúció, például helm chartként.

2.4 Saját mikroszolgáltatások - telepítés nem annyira külső helm chart forrásból¶

A tárgy közös ACR-jába felkerültek a k8s házi mikroszolgáltatásai helm chartként, illetve a hivatkozott konténerek is. Elvileg minden Teams csapattag kapott ehhez hozzáférést, letöltéshez AcrPull jogot.

Saját jog ellenőrzése

Ellenőrizheted a hozzáférésed ehhez vagy bármilyen más Azure erőforráshoz az Azure portálon.

Megfelelő jogok birtokában közvetlenül, saját gép érintése nélkül másolhatunk lemezképeket, helm chartokat ACR-ek között. Az alábbi példa alapján másold át a 3 szükséges lemezképet (todos, users, web; mindegyikből a v2 tag). A helm chartot nem szükséges másolni: azt a fejlesztői gépünknek kell elérni, a lemezképeket viszont az AKS-nek, ami csak a saját ACR-ünket látja csak, a közös tárgy ACR-t nem.

az acr import --name $ACRNAME --source todos:v2 --registry /subscriptions/b83ae5ef-4ef6-4ccb-bb4b-e9f187873feb/resourceGroups/infra/providers/Microsoft.ContainerRegistry/registries/viaumb11acr

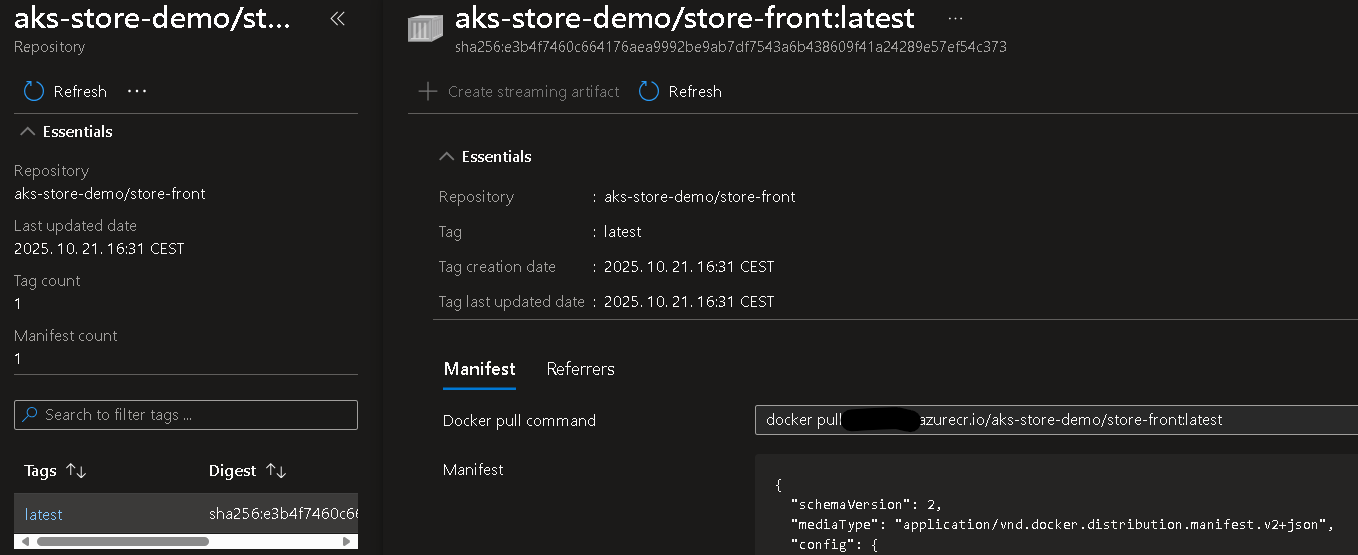

ACR repo felfedezése

Az elérhető lemezképeket, helm chartokat is felfedezheted a portálon.

Alternatíva - helm publikálás ACR-be

A saját k8s házid megoldásának mikroszolgáltatásait is publikálhatod a saját ACR-edbe. Ehhez a IMAGE_TAG="v2" REGISTRY_URL="$ACRNAME.azurecr.io" docker compose build --push parancsot használhatod.

Csatlakoztassuk a központi ACR-t helm repo-ként. Az alábbi egy bash-specifikus példa:

bash

az acr login --name viaumb11acr --expose-token --output tsv --query accessToken | \
  helm registry login viaumb11acr.azurecr.io --username "00000000-0000-0000-0000-000000000000" --password-stdin

Kérdezzük le a helm chart beállításait.

helm show values oci://viaumb11acr.azurecr.io/helm/todoapp

A k8s házihoz képest új beállítás került be, az image.registry, amivel a lemezképek registry azonosítóit állíthatjuk. Ezt kell a saját ACR-ünkre állítani, amit az AKS-ünk elér. A tag beállítások már korábban megvoltak, azoknak egyezniük kell az átmásolt képek tagjeivel.

helm install todoapp oci://viaumb11acr.azurecr.io/helm/todoapp --version 0.1.0 --namespace todoapp --set image.registry=$ACRNAME.azurecr.io --set todos.tag=v2 --set web.tag=v2 --set users.tag=v2

Lemezkép letöltés ellenpróba

Opcionálisan próbáld ki, mi történik, ha a registry-t nem állítod be. Telepített verzió leszedése: helm uninstall todoapp --namespace todoapp.

Jöhet a fő próba: az Azure portálról vagy parancssorból (kubectl) szerezzük meg a traefik service külső IP-jét és nyissuk meg böngészőből (https helyett sima http-n). Vegyünk fel pár feladatot.

Kitekintés - külső források

Nagyvállalati környezetben a külső források elérése gyakran tiltott (pl. tűzfalszabályokkal), ezen források biztonsági és egyéb szempontok miatt alapértelmezetten megbízhatatlannak számítanak. A docker alapértelmezett forrása, a Docker Hub például korlátozásokat (rate limiting) vezetett be az AKS-es letöltésekre is. Mindezek miatt a nagyvállalti klaszterek csak belső céges repository-kat használhatnak, amiket egy dedikált csapat kezel: megfelelő ellenőrzés után emelnek be külső vagy belső fejlesztésű elemeket (artifaktokat). Emiatt fontos, hogy minden telepítési egység (pl. helm chart) paraméterezhető legyen a függőségeinek elérhetősége kapcsán.

BEADANDÓ

Készíts egy képernyőképet (f2.1.png) és commitold azt be a házi feladat repó gyökerébe, ahol az alkalmazás futása látszik egy saját neptun kódot tartalmazó todoval. Látszódjon a weboldal címe is.

Készíts egy másik képernyőképet (f2.2.png) és commitold azt be ezt is a házi feladat repó gyökerébe, ahol az Azure portálon látszik az AKS infrastruktúra erőforráscsoportjának (MC_ kezdetű) áttekintő nézete (Overview). Látszódjon a portálra belépett felhasználó azonosítója a jobb felső sarokban.

Készíts egy másik képernyőképet (f2.3.png) és commitold azt be ezt is a házi feladat repó gyökerébe, ahol a végállapotban látszik parancssorban mindkét alkalmazás k8s deployment erőforrásai a lemezképek azonosítóival együtt (kubectl get deployment -o wide és kubectl get deployment -n todoapp -o wide)

3. Feladat - talán a legfontosabb¶

AKS törlése

Beadás után, ha egyből folytatod a következő házival, akkor hagyd meg, egyébként töröld az AKS-t. Ajánlott egyből folytatni, különben újra létre kell majd hoznod, és fel kell töltened az AKS-t.

2024-11-04 Szerzők
